WAS SIND SCHALPLÄNE?

Die Schalpläne sind detaillierte Pläne der Tragstruktur aus Stahlbeton, die dem Ausführungsunternehmen als Vorlage für die Erstellung der Schalung für Stahlbetonkonstruktionen dienen. Sie sind Teil der Ausführungszeichnungen im Maßstab 1:50 und bilden die Grundlage für die Bewehrungspläne. Diese stellen den nächsten Schritt dar und zeigen die Bewehrung, die nach Positionen einzubauen ist. Beide Pläne basieren auf der vorherigen statischen Berechnung.

Auf den Schalplänen wird der Grundriss als horizontaler Schnitt in etwa 1,0 m Höhe von der Decke aus betrachtet gezeichnet. Jedes Betonelement wird detailliert spezifiziert, markiert und in den Raum platziert. Alle charakteristischen Schnitte in geneigter Position (Öffnungen in der Deckenplatte, Balkone, Anfangs- und Endpunkte der Treppenläufe usw.) werden auf den Grundriss eingetragen.

Welche Elemente enthält ein guter Schalungsplan?

Bauteilinformationen: Der Schalplan sollte klare Angaben zum zu schalenden Bauteil machen, wie z.B. den Grundriss, Schnitte, Ansichten, Details. Es sollte ersichtlich sein, um welches Bauteil es sich handelt, welche Abmessungen es hat und welche speziellen Anforderungen es gibt.
Maße und Abmessungen: Der Plan sollte genaue Maße und Abmessungen der Schalungselemente enthalten, damit sie entsprechend gefertigt werden können. Dies umfasst die Länge, Breite, Höhe und eventuelle Neigungen oder Winkel des Bauteils.
Schalungssystem: Der Schalplan sollte das gewählte Schalungssystem oder die Schalungsmethode anzeigen. Es gibt verschiedene Arten von Schalungssystemen wie konventionelle Holzschalung, modulare Schalungen, Gleitschalungen usw. Der Plan sollte verdeutlichen, welches System verwendet wird und wie es aufgebaut wird.
Verbindungsdetails: Es ist wichtig, dass der Schalplan klare Anweisungen zur Verbindung der Schalungselemente enthält. Das können Angaben zu Schrauben, Klemmen, Klammern oder anderen Befestigungselementen sein, um eine stabile und sichere Schalung zu gewährleisten.
Aussparungen und Durchführungen: Wenn das Bauteil Aussparungen oder Durchführungen für Rohre, Kabel oder andere Installationen erfordert, sollten diese im Schalplan spezifiziert sein. Es sollte klar ersichtlich sein, wo und wie solche Elemente in die Schalung integriert werden müssen.
Betoniersequenz: Der Schalplan kann auch eine Betoniersequenz enthalten, die angibt, in welcher Reihenfolge und in welchen Abschnitten der Beton gegossen werden soll. Dies kann besonders wichtig sein, wenn es um größere oder komplexe Bauteile geht.
Besondere Anforderungen oder Hinweise: Falls es spezielle Anforderungen oder besondere Hinweise gibt, die bei den Schalungsarbeiten beachtet werden müssen, sollten diese im Plan vermerkt sein. Dies können beispielsweise spezielle Oberflächenausführungen, Randbedingungen oder Qualitätssicherungsmaßnahmen sein.
Sicherheitsmaßnahmen: Ein guter Schalplan sollte auch Sicherheitsmaßnahmen und Hinweise enthalten, um mögliche Risiken während der Schalungsarbeiten zu minimieren. Dazu gehören beispielsweise Informationen zur Verwendung von Geländern, Schutznetzen, Absturzsicherungen und persönlicher Schutzausrüstung.Eine Zusammenstellung, die alle wichtigen Projektdaten definiert

Unser Team von Bauingenieuren und technischen Zeichnern erstellt Schalungspläne in BIM-Technologie mit höchster Qualität.

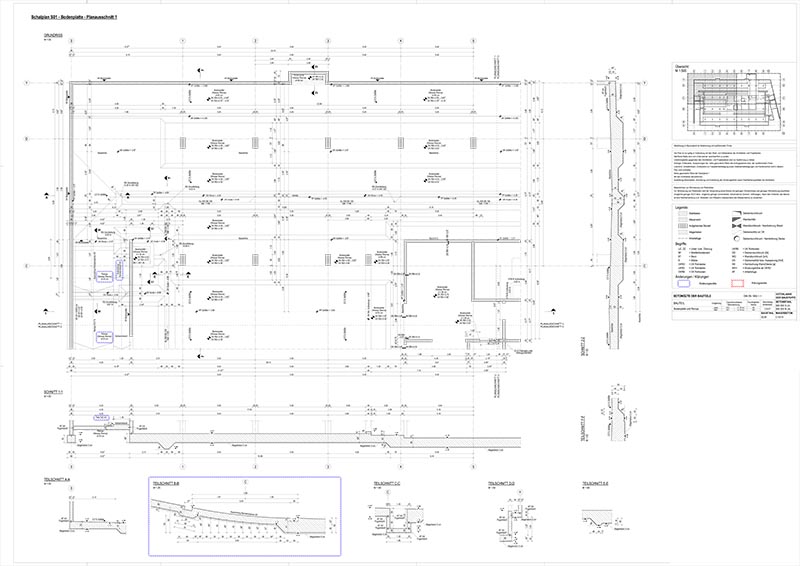

Bodenplatte

Der Schalplan für die Bodenplatte ist von entscheidender Bedeutung bei der Planung von Stahlbetonbauten. Es ist wichtig, dass der Schalplan detaillierte Spezifikationen enthält, um eine korrekte Ausführung der Bodenplatte zu gewährleisten. Zusätzlich dazu können auch die Grundleitungen, die für die Entwässerung des Gebäudes erforderlich sind, im Schalplan berücksichtigt werden. Bei Verwendung des Weisse-Wanne-Systems zur Abdichtung ist es von großer Bedeutung, die entsprechenden Details und Anweisungen in den Schalplan zu integrieren, um eine effektive Abdichtung gegen eindringendes Wasser zu gewährleisten.

Herunterladen PDF

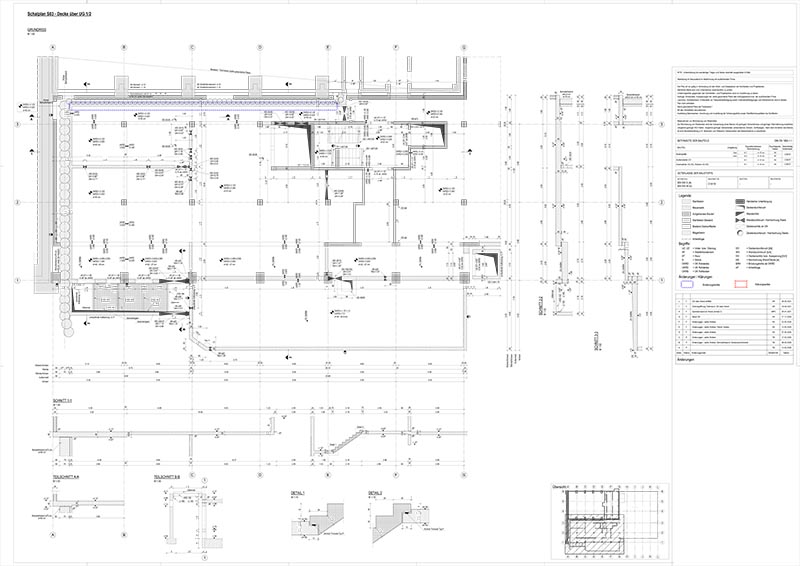

Untergeschoss

Die Innenwände des Unter-geschosses im Schalplan müssen detailliert markiert werden, insbesondere in Bezug auf ihre Höhe und Entfernung von den Außenwänden, um eine korrekte Formgebung zu gewährleisten. Es ist auch besonders wichtig, die Schalung für Treppen und Stützen zu erstellen. Darüber hinaus müssen Durchbrüche für Installationen durch Betonelemente spezifiziert und ausreichend Details in anderen Maßstäben (z.B. 1:25, 1:20, 1:10, 1:5) bereitgestellt werden, um eine präzise Umsetzung des Schalplans für das Unter-geschoss zu ermöglichen.

Herunterladen PDF

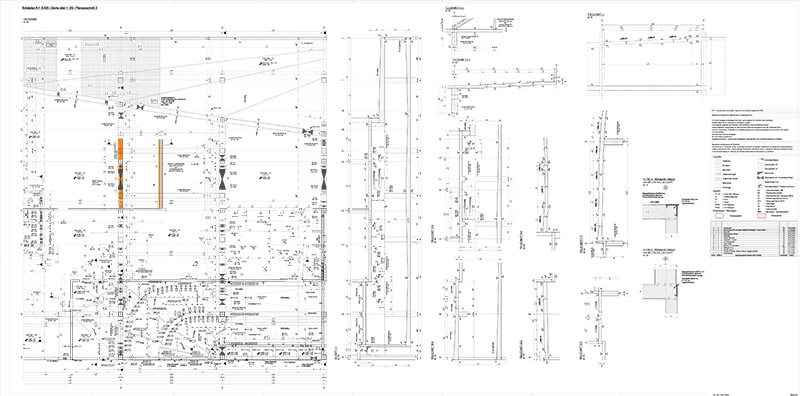

Tiefgarage

Die Tiefgarage im Schalplan erfordert besondere Aufmerksamkeit für Stabilität und Sicherheit. Das Weisse-Wanne-System zur Abdichtung spielt eine wichtige Rolle. Es ist wichtig, Sollrissfugen, Arbeitsfugen und Fugenbleche zu berücksichtigen. Bei besonderen Bedingungen sind zusätzliche Maßnahmen und Materialien erforderlich, um Stabilität und Abdichtung zu gewährleisten.

Herunterladen PDF

Geschossdecken

Geschossdecken oder Decken zwischen Etagen erfordern im Schalplan besondere Aufmerksamkeit und präzise Ausführung. Die Angaben umfassen genaue Achsen- und Höhenpositionen der Struktur sowie detaillierte Spezifikationen der Schalungsprodukte. Bei großen Spannweiten oder hohen Tragfähigkeitsanforderungen können zusätzliche Materialien wie Stahlbewehrungen oder Lastumwandler erforderlich sein, um Stabilität und Sicherheit zu gewährleisten. Auch die Berücksichtigung tragender Wände und Stützen, die die Decken tragen, ist von großer Bedeutung.

Herunterladen PDF

Hohlkörperdecken (Cobiax-decke)

Hohlkörperdecken, auch bekannt als Cobiax-Decken, sind ein innovativer Ansatz bei der Konstruktion von Decken, der eine Materialersparnis und eine Reduzierung des Gewichts der Konstruktion ermöglicht. Die Spezifika umfassen die präzise Spezifikation der Abmessungen und Formen der Hohlkörper sowie die genaue Ausrichtung der Elemente im Schalplan. In fachlichen Situationen, wie bei Anforderungen an hohe Tragfähigkeit oder großen Spannweiten, müssen zusätzliche Materialien wie Stahlbewehrungen verwendet werden, um Sicherheit und Stabilität der Konstruktion zu gewährleisten. Es ist auch wichtig, die Verbindungen der Hohlkörperdecken mit anderen Elementen der Konstruktion, wie Wänden oder Stützen, sorgfältig zu planen, um die Integrität der gesamten Struktur zu gewährleisten.

Herunterladen PDF

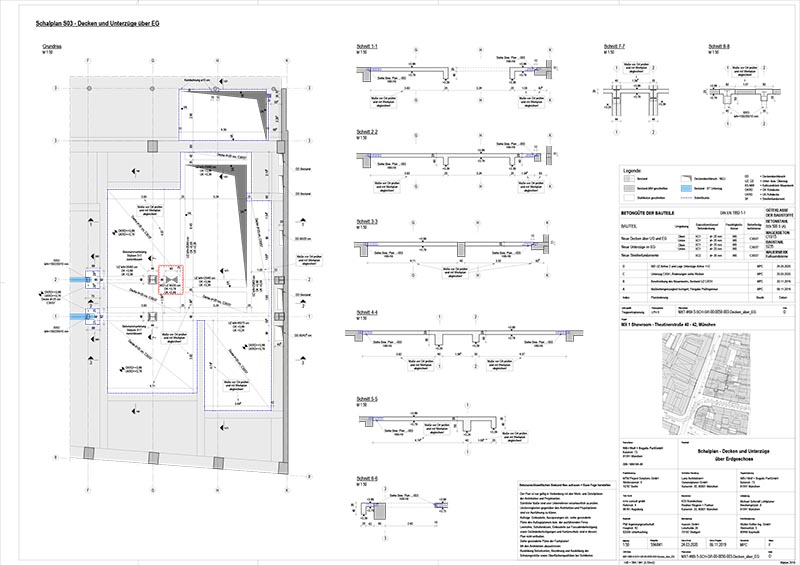

Umbau / Bauen im Bestand

Der Schalplan für Umbau- oder Bestandsbauarbeiten erfordert besondere Aufmerksamkeit. Er beinhaltet die detaillierte Aufnahme der vorhandenen Konstruktionselemente und die Integration neuer Elemente, um Sicherheit und Funktionalität zu gewährleisten. Bei versteckten Mängeln oder dem Erhalt historischer Elemente sind zusätzliche Materialien und Techniken erforderlich. Einschränkungen wie begrenzter Baustellenzugang und Minimierung der Störung der Umgebung müssen berücksichtigt werden.

Herunterladen PDF

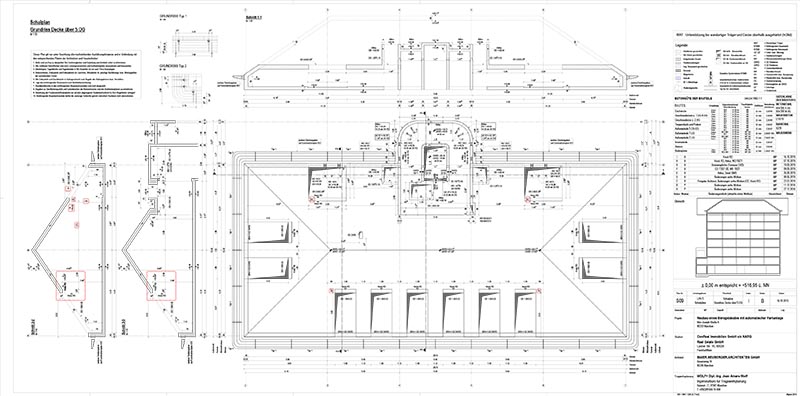

Dachgeschoss

Der Schalplan für das Dachgeschoss erfordert besondere Aufmerksamkeit und Genauigkeit, da er präzise Kotation, Dimensionierung sowie Isolierung und Belüftung für den Schutz vor Feuchtigkeit und Kondensation umfasst. Bei zusätzlichem Raumbedarf oder steiler Dachneigung können zusätzliche Materialien wie Stahlbewehrungen notwendig sein, um die Stabilität sicherzustellen. Höhenbeschränkungen, Dachneigung und lokale Bauvorschriften sollten ebenfalls im Schalplan berücksichtigt werden.

Herunterladen PDF
