Bewehrungspläne

Bewehrungspläne sind detaillierte Pläne für die Biegung von Bewehrungsstahl (sogenannte Bewehrung), die der ausführenden Firma für die Installation in Stahlbetonelementen dienen. Sie sind Teil der Ausführungszeichnungen im Maßstab 1:50 und werden auf der Grundlage von Schalplänen erstellt. Sie sind für das ausführende Unternehmen sehr wichtig, um Bewehrungen nach individuellen Positionen zu bestellen und später diese Positionen an einem bestimmten Ort auf der Baustelle einzubauen.

Welche Elemente enthält ein qualitativ hochwertiger Bewehrungsplan?

Allgemeine Informationen: Dies umfasst den Projektnamen, das Datum, den Maßstab des Plans und den Namen des verantwortlichen Ingenieurs oder Zeichners.

Bauteilbeschreibungen: Jedes Bauteil, das bewehrt werden soll, wird detailliert beschrieben. Dies umfasst Angaben zur Art des Bauteils (z.B. Fundament, Stützwand, Decke), die Abmessungen, die Bewehrungsmenge und die Bewehrungsanordnung.
Bewehrungszeichnungen: Es werden detaillierte Zeichnungen erstellt, die die Anordnung und Platzierung der Bewehrungsstäbe in den Bauteilen zeigen. Dies umfasst Informationen über die Lage der Haupt- und Nebenbewehrung, die Abstände zwischen den Stäben, Biegeradien und eventuelle Überlappungen.
Biegepläne: Biegepläne geben detaillierte Anweisungen zur Biegung und Formgebung der Bewehrungsstäbe. Sie enthalten Informationen über die Länge der Stäbe, die Art der Biegung (z.B. 90-Grad-Biegung) und den Biegeradius.
Bewehrungsstahllisten: Eine Bewehrungsstahlliste enthält eine detaillierte Auflistung aller Bewehrungsstäbe, die für das Projekt benötigt werden. Die Liste enthält Informationen wie Durchmesser, Länge, Anzahl und Gesamtlänge der Bewehrungsstäbe. Die Bewehrungsliste dient als Grundlage für die Bestellung der Bewehrung.
Positionierung der Fugen und Bewegungsfugen: Bewegungsfugen und Fugen im Beton können die Struktur beeinflussen und müssen daher genau positioniert und geplant werden.
Angaben zu den verwendeten Materialien und Betonklassen: Diese Angaben sind wichtig für die Qualitätssicherung und Kontrolle des Bauwerks.

Unser Team von Bauingenieuren und technischen Zeichnern erstellt Schalungspläne in BIM-Technologie mit höchster Qualität.

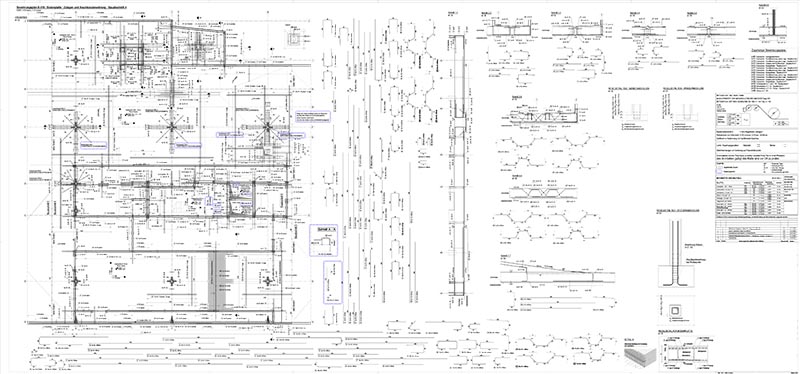

Bodenplatte

Bewehrungsplan für Bodenplatten ist ein detaillierter Plan, der die Anordnung und Platzierung von Bewehrungsstäben in einer flachen Betonplatte zeigt. Er umfasst Informationen wie Abmessungen, Bewehrungsanordnung, Stabdurchmesser und -abstände, Randbewehrung, Biegeradien und Überlappungen. Der Bewehrungsplan dient als Grundlage für die korrekte Umsetzung der Bewehrung gemäß den strukturellen Anforderungen und Bauvorschriften, um die Tragfähigkeit, Stabilität und Haltbarkeit der Bodenplatte sicherzustellen.

Herunterladen PDF

MK7_WBI_PTW_5_YGR_B-019_C-F_Zulagen und Anschlussbew_BP_BA4

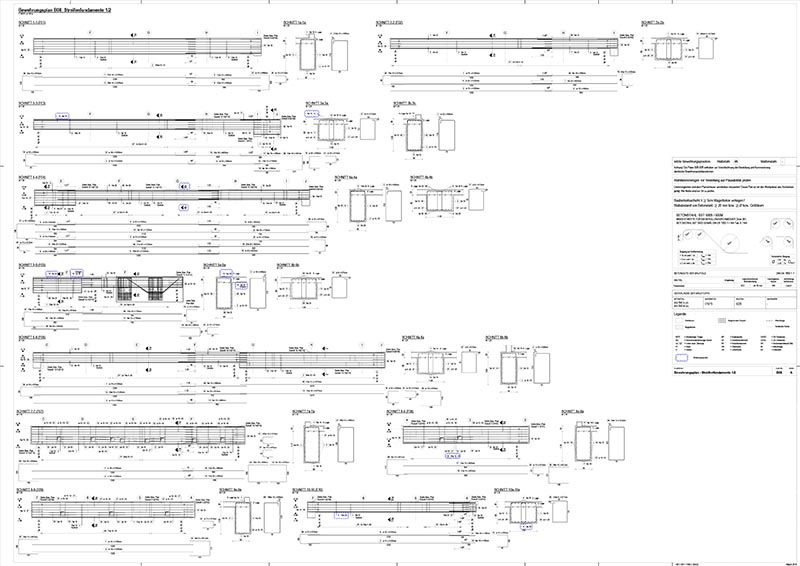

Streifenfundamente

Streifenfundamente sind wichtige Elemente beim Bau von Hochhäusern und erfordern präzises Design und Konstruktion, um die Stabilität und Sicherheit des Gebäudes zu gewährleisten. Bewehrungspläne für Streifenfundamente müssen die großen Absenkkräfte berücksichtigen, die aufgrund der Gebäudebelastung auftreten, und erfordern eine sorgfältige Positionierung und Dimensionierung der Bewehrungsstäbe. In einigen Fällen muss besondere Aufmerksamkeit auch der Auswahl der Betonierungs- und Korrosionsschutzmaterialien aufgrund hoher Bodenfeuchtigkeit gewidmet werden.

Herunterladen PDF

Wände

Wände sind entscheidend beim Bau von Hochhäusern und erfordern präzise Planung und Herstellung für Stabilität und Sicherheit. Bewehrungspläne für Wände müssen große Belastungen sowie Anforderungen an Brandschutz, Schalldämmung und Wärmedämmung berücksichtigen. Manchmal erfordern spezielle Wandkonstruktionsmethoden wie Wandpaneele oder armierter Beton besondere Aufmerksamkeit, um die Baugeschwindigkeit zu erhöhen und Kosten zu senken.

Herunterladen PDF

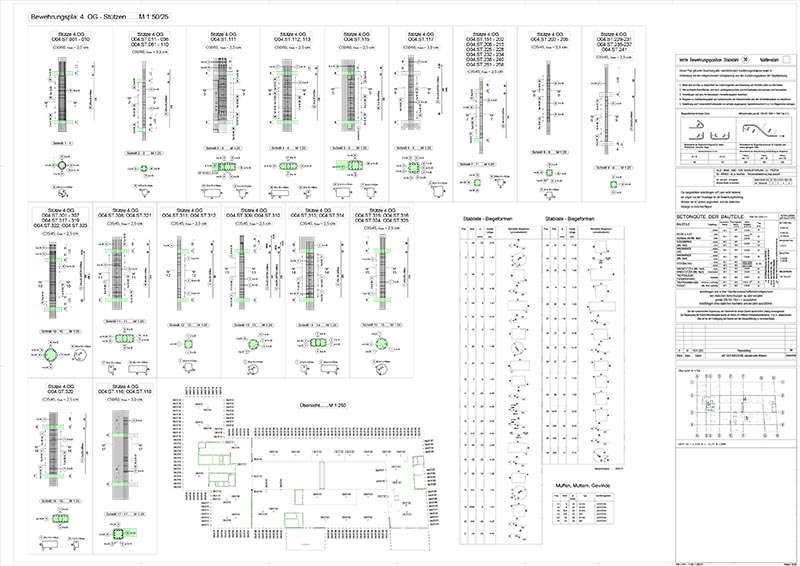

Stützen

Stützen sind entscheidende Elemente im Bau von Hochhäusern, und Bewehrungspläne für sie müssen die großen Belastungen berücksichtigen, denen sie ausgesetzt sind. Besondere Aufmerksamkeit gilt der Positionierung und Dimensionierung der Bewehrungsstäbe für ausreichende Tragfähigkeit sowie der Auswahl von Betoniermaterialien und Korrosionsschutz. Bei großen Hochbauprojekten können innovative Stützenkonstruktionsmethoden wie vorgespannte Bewehrungstechniken verwendet werden, um die Tragfähigkeit zu erhöhen.

Herunterladen PDF

Geschosdecken

Geschossdecken spielen eine entscheidende Rolle im Hochbau und erfordern präzises Design und Ausführung für Stabilität und Sicherheit des Gebäudes. Bewehrungspläne für Geschossdecken berücksichtigen hohe Belastungen und erfüllen Anforderungen an Schall-, Wärme- und Brandschutz. Die richtige Positionierung und Dimensionierung der Bewehrungsstäbe gewährleistet eine dauerhafte und zuverlässige Leistung der Geschossdecken.

Herunterladen PDF

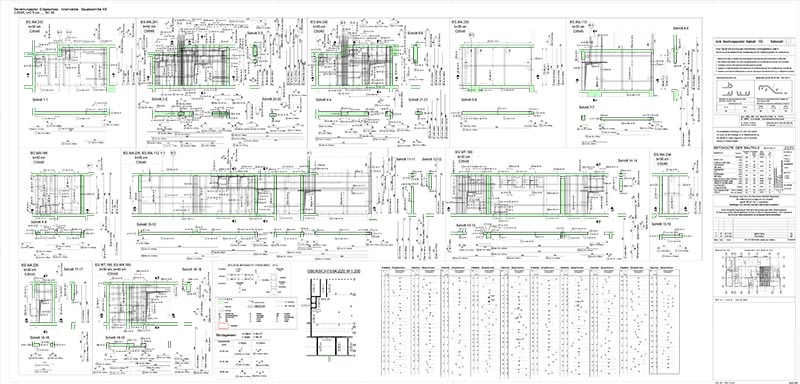

Wandartiger Träger

Wandträger sind wichtige Elemente im Hochhausbau, die präzise Bewehrungspläne erfordern. Sie müssen großen Lasten standhalten und spezifische Anforderungen wie Brandschutz, Schalldämmung und Wärmedämmung erfüllen. Bei großen Projekten können moderne Technologien wie computergesteuerte Armaturbiegung eingesetzt werden, um effiziente und präzise Herstellung zu gewährleisten.

Herunterladen PDF

Unterzüge

Unterzüge, oder auch Untergurt genannt, sind essentielle Elemente im Hochhausbau und dienen der Lastübertragung von den oberen Etagen auf Säulen oder Wände. Die Bewehrungspläne für Unterzüge erfordern präzise Platzierung und Dimensionierung der Bewehrungsstäbe, um die Tragfähigkeit und Stabilität der Konstruktion sicherzustellen. Zusätzlich sind die Auswahl der Betoniermaterialien und der Korrosionsschutz sowie Anforderungen an Schallschutz und Wärmedämmung von großer Bedeutung.

Herunterladen PDF

Kranfundament

Das Kranfundament ist ein entscheidendes Element im Hochhausbau und gewährleistet die Sicherheit und Stabilität des Krans. Bewehrungspläne für das Kranfundament berücksichtigen die Belastungen und die Dynamik des Kranbetriebs und sorgen für eine geeignete Bewehrung zur Lastübertragung auf den Boden. Bei großen Hochbauprojekten können spezielle Betone oder Bewehrungen eingesetzt werden, um die Tragfähigkeit des Kranfundaments zu erhöhen und die Baustellensicherheit zu verbessern.

Herunterladen PDF

Bewehrungspläne

Welche Elemente enthält ein qualitativ hochwertiger Bewehrungsplan?

Bodenplatte

Streifenfundamente

Wände

Stützen

Geschosdecken

Wandartiger Träger

Unterzüge

Kranfundament
